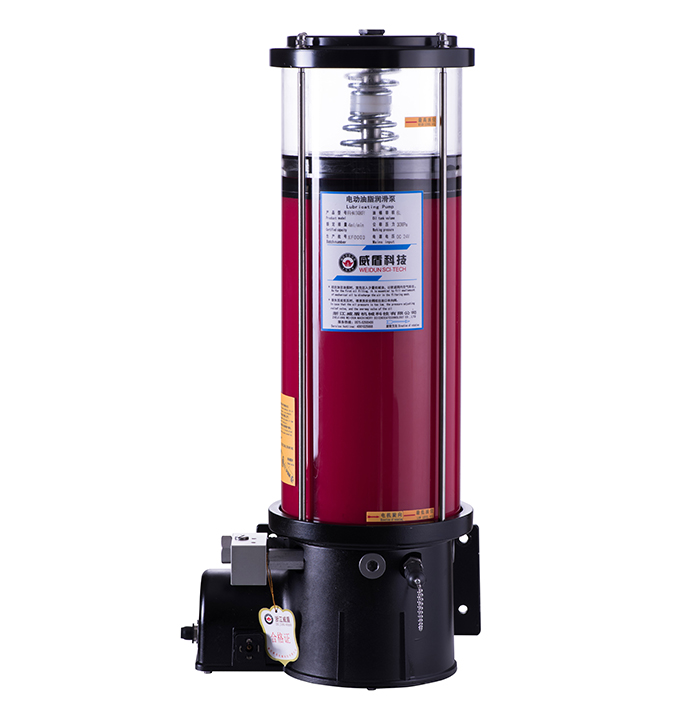

電動潤滑泵工作原理

　　減速電機與泵裝置固定在連接法蘭上，通過驅動偏心軸驅動滑叉以直線來回移動，并驅動螺旋油壓板和刮板順時針旋轉(使用沒有此機構的潤滑油)。攪拌和軟化的潤滑脂被均勻地壓在泵裝置的吸油口周?chē)?/span>

　　泵體內的兩組活塞，每組活塞由1個工作塞和2個控制活塞組成。當一組活塞中的工作活塞完成吸油過程時，另一組活塞中的工作活塞將油脂壓到出油口。如下圖所示，當滑叉向左移動時，上組活塞完成吸油，下組活塞完成油壓，開始新的工作循環。當活塞1，2向左移動時，活塞2在彈簧力的作用下到達極限位置關閉出口，而活塞1繼續向左移動時，活塞2，1之間形成真空，活塞1的真空度隨著活塞1的左移而增大當活塞2打開出油口時，活塞2和推桿3的運動停止，活塞1繼續向左運動，將油脂壓出出油口，活塞1和2接觸滑叉也已移動到極限位置，完成半個循環的工作，如此周而復始，兩組活塞交替將油脂壓出出油口，壓出的油脂經泵裝置連接法蘭上的過濾器過濾后供給系統
